Equipo desplazado de frecuencia y con muy poca recepción en VHF
Cuando me llegó este equipo y lo puse en linea, al principio pensé que funcionaba bien. No es raro encontrar que, por desconcocimiento del uso o por malinterpretar algo, pensemos que tenemos una avería y no es así. Pero no, no era el caso. El equipo estaba desplazado de frecuencia, unos pocos kHz en VHF pero bastantes en UHF. Eso me dio la primera pista.

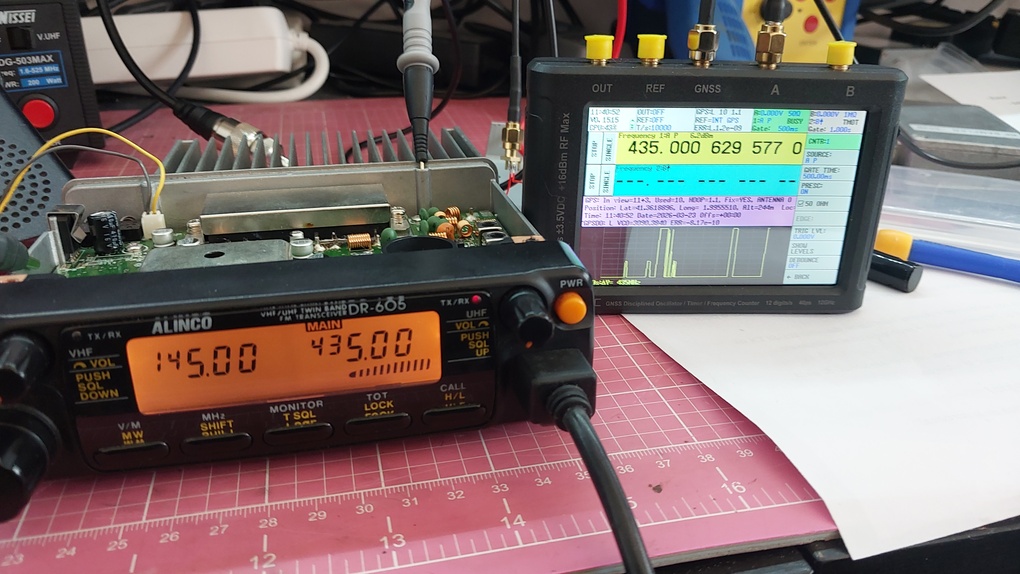

En el DR-605 hay un oscilador maestro (X2) que sirve de patrón tanto para VHF como para UHF (con distinto multiplicador). Al ser una frecuencia base que se multiplica para conseguir los 144 y los 430 Mhz, contra más alta la frecuencia de destino, más se nota el desplazamiento. O sea que tocaba revisar el oscilador X2 que, por envejecimiento, había derivado de frecuencia hacia abajo.
A veces esto supone que hay que cambiarlo, pero tuve suerte: estaba dentro de márgenes y con mucha paciencia (recordemos que unos pocos Hz se transforman en kHz al multiplicar) fui centrando poco a poco la frecuencia hasta dejarla donde debía. Con eso teníamos una de las dos averías solucionadas.

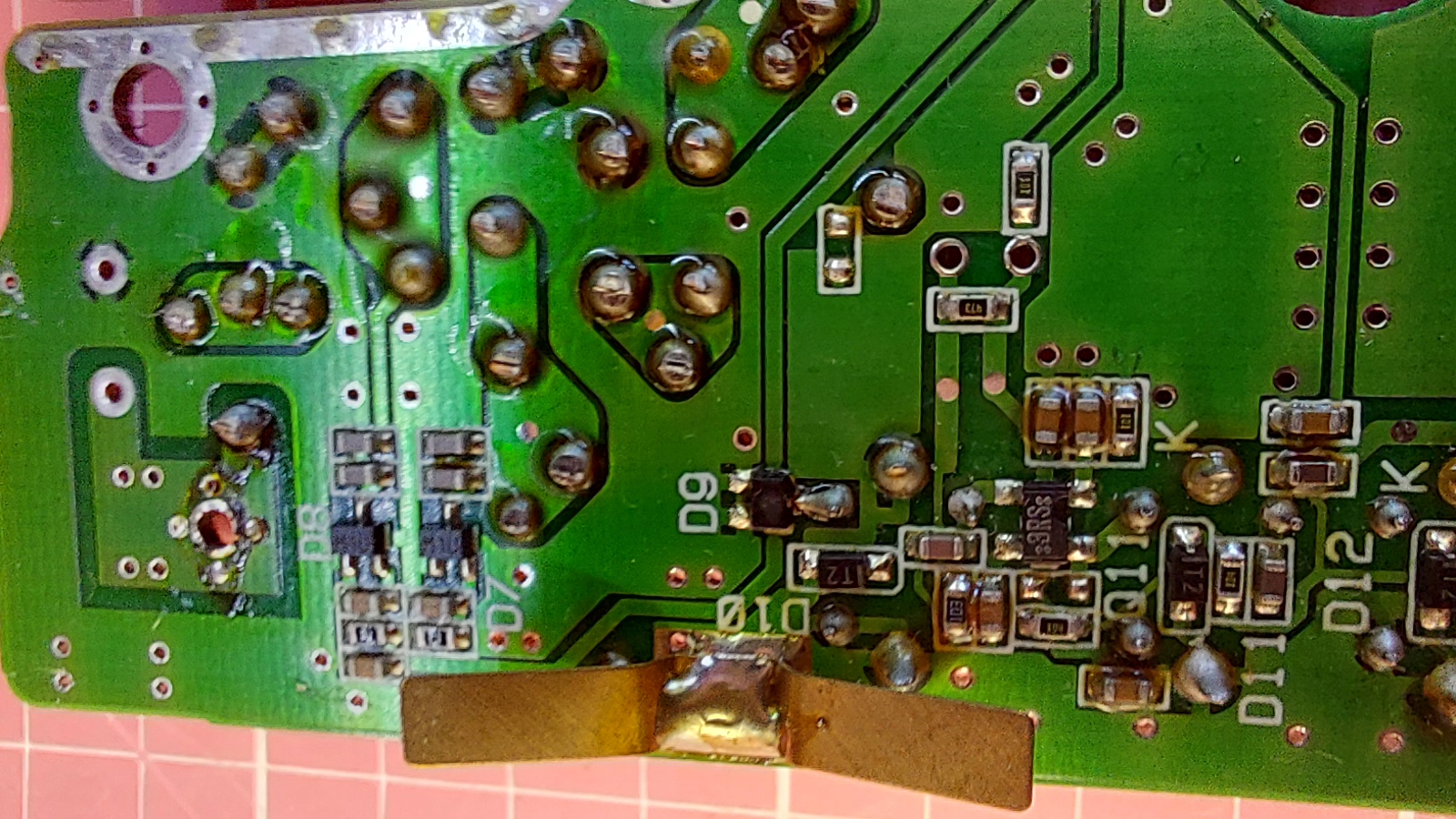

Para el tema de la recepción sospeché de los diodos pin DA204U o MA472, pero tras cambiarlos vi que no ganabamos señal. Por lo tanto todo apuntaba al primer paso de recepción en VHF, el 3SK184S. El problema es que es obsoleto y los pocos sitios donde te lo venden (aliexpress y similares) son poco confiables. Decidí sustituirlo por un 3SK131 y lo pedí.
Dicen que la fortuna sonrie a los audaces. Y hubo suerte de nuevo. Por si acaso habia pedido BF998 (pero implica adaptar el pinout), pero el 3SK131 funcionó perfecto.
Tras un par de dias de test y pasar la checklist de verificación lo envie al cliente. Otro equipo reparado!
