Instalar accesorios y un problema imprevisto
Una de las cosas que hacemos en Capa Tres, además de reparaciones, es la instalación de opciones en los equipos. En este caso, un cliente me trajo un Icom IC-910H para la instalación de distintas opciones. Y eso nos llevó a descubrir un problema potencial.
Aprovechando que había que revisar unos "saltos" que daba la potencia al accionar el potenciómetro de RF POWER, la idea era instalar los filtros de banda estrecha - en el receptor principal y el opcional - el reloj de alta precisión y la unidad de voz.
Lo de los "saltos" fue sencillo, un tema de suciedad en el potenciómetro. LubriLimp al rescate y solucionado en un ratito sin más consecuencias.
El problema empezó al desmontar el equipo para instalar las opciones. En este modelo tanto los modulos de filtro FL-132 y FL-133, como el oscilador de alta precisión CR-293 implican sacar las placas fuera del equipo para soldar los componentes (y en el caso del oscilador, sacar el viejo). Al sacar las placas vi que los cables flex estaban mal: con los años y el calor, las pistas de los extremos de los cables se despegaban y la lamina de refuerzo del cable se desprendía. Auguraba problemas y asi fue.

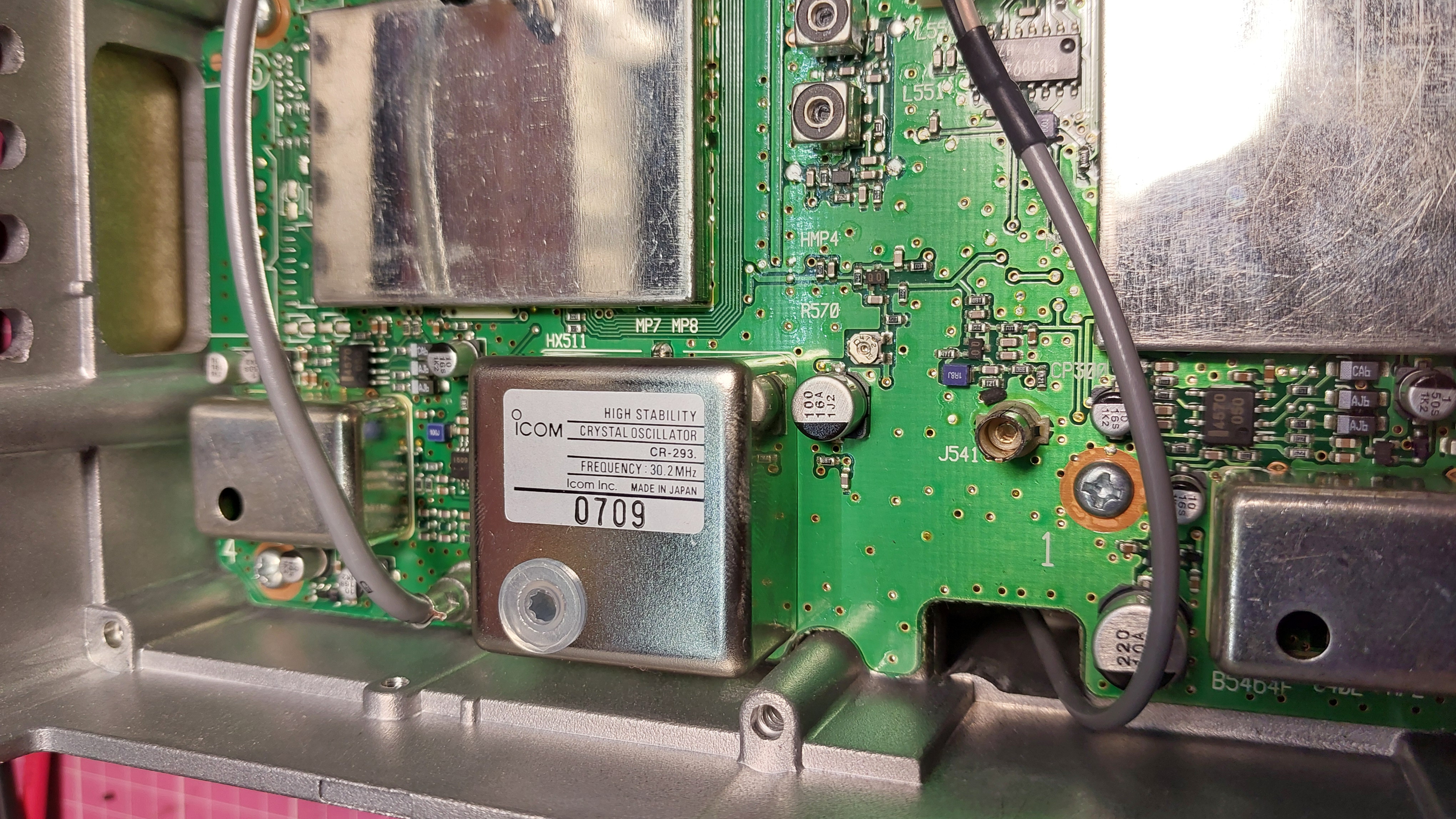

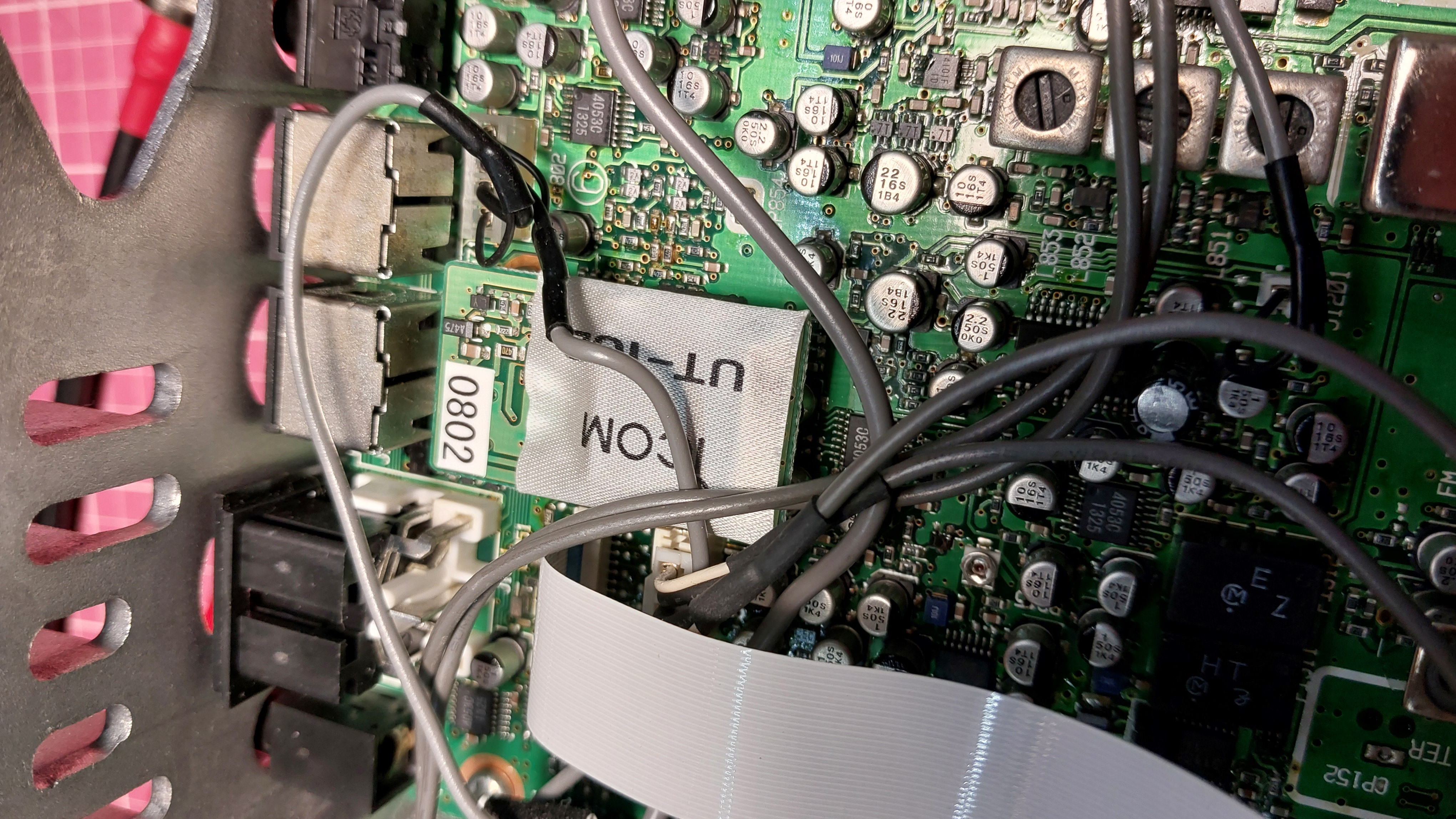

Montar el modulo de voz es trivial, un simple conector. El oscilador de alta precisión fue mas entretenido... pero al volver a montar todo... los digitos de pantalla parpadeaban, indicación de que el PLL no conseguia hacer el lock. Así que vuelta a sacar placas y a verificar, no fuera a ser que el oscilador estuviera mal. Pero no, las tensiones eran correctas y la oscilación vista al osciloscopio también. Estaba claro que los cables flex nos estaban jugando una mala pasada.

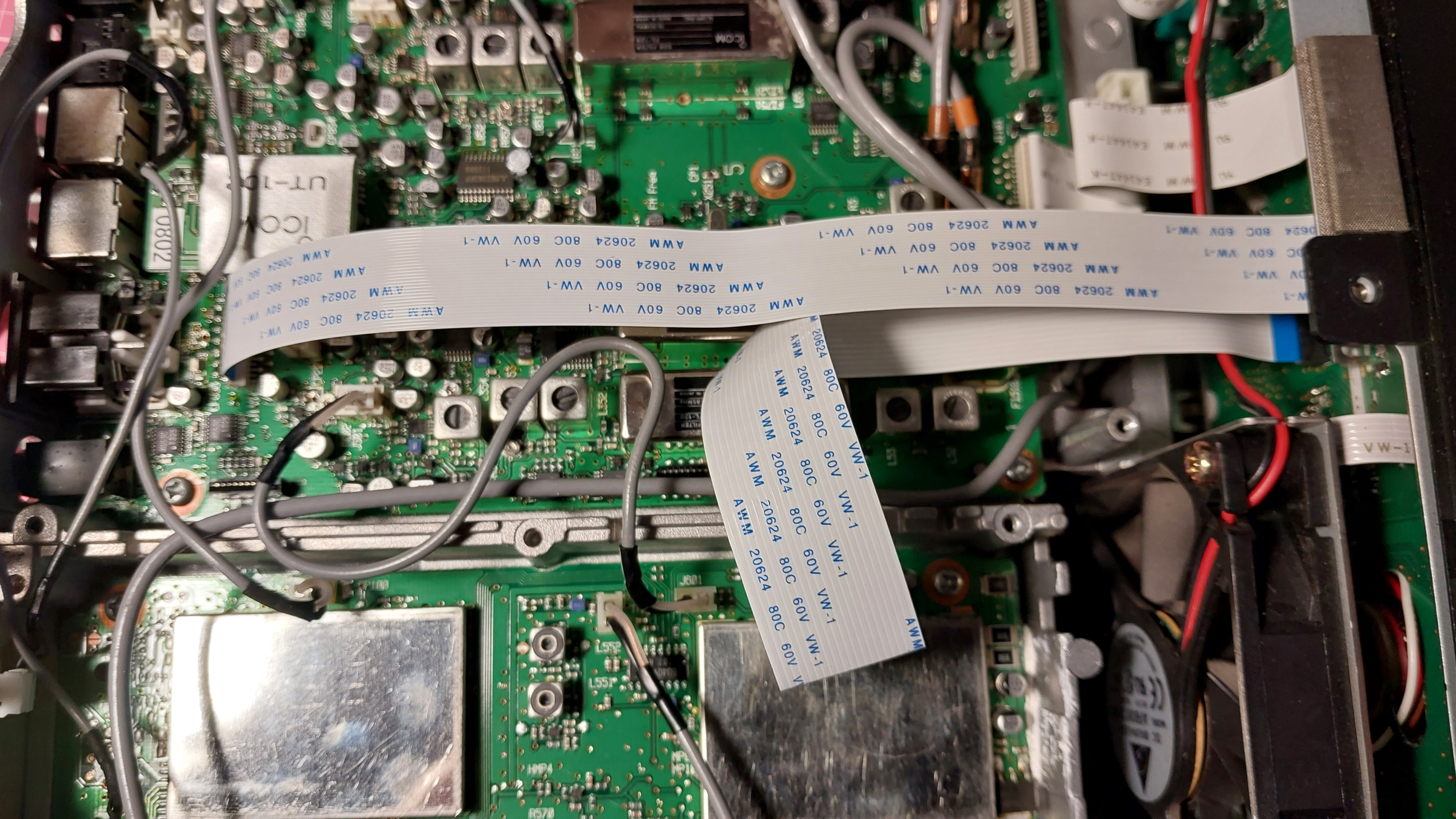

Tocó pedir cables nuevos a Icom, esperar unos días a que llegaran y sustituirlos. De immediato el lock del PLL se consiguió y tras repasar el equipo procedi a cerrar y preparar para la verificación de funcionamiento.
Siempre que abres un equipo, y contra más años tiene peor, hay sorpresas de este estilo. Cables que se rompen, materiales que se deterioran con la edad y los ciclos de calor/frio, y que funcionaban bien (o aguantaban funcionando) hasta que los mueves. Pero es así, por eso trabajar sin prisas en los equipos es imprescindible y dedicar su tiempo después a probarlo, incluidos ciclos de uso/parada, es indispensable.
