Microfono muy distorsionado
Cuando me llegó este equipo para revisar, con el síntoma de que el audio del micrófono estaba muy distorsionado, no esperaba encontrarme lo que vi dentro de él. Pero no adelantemos pasos...

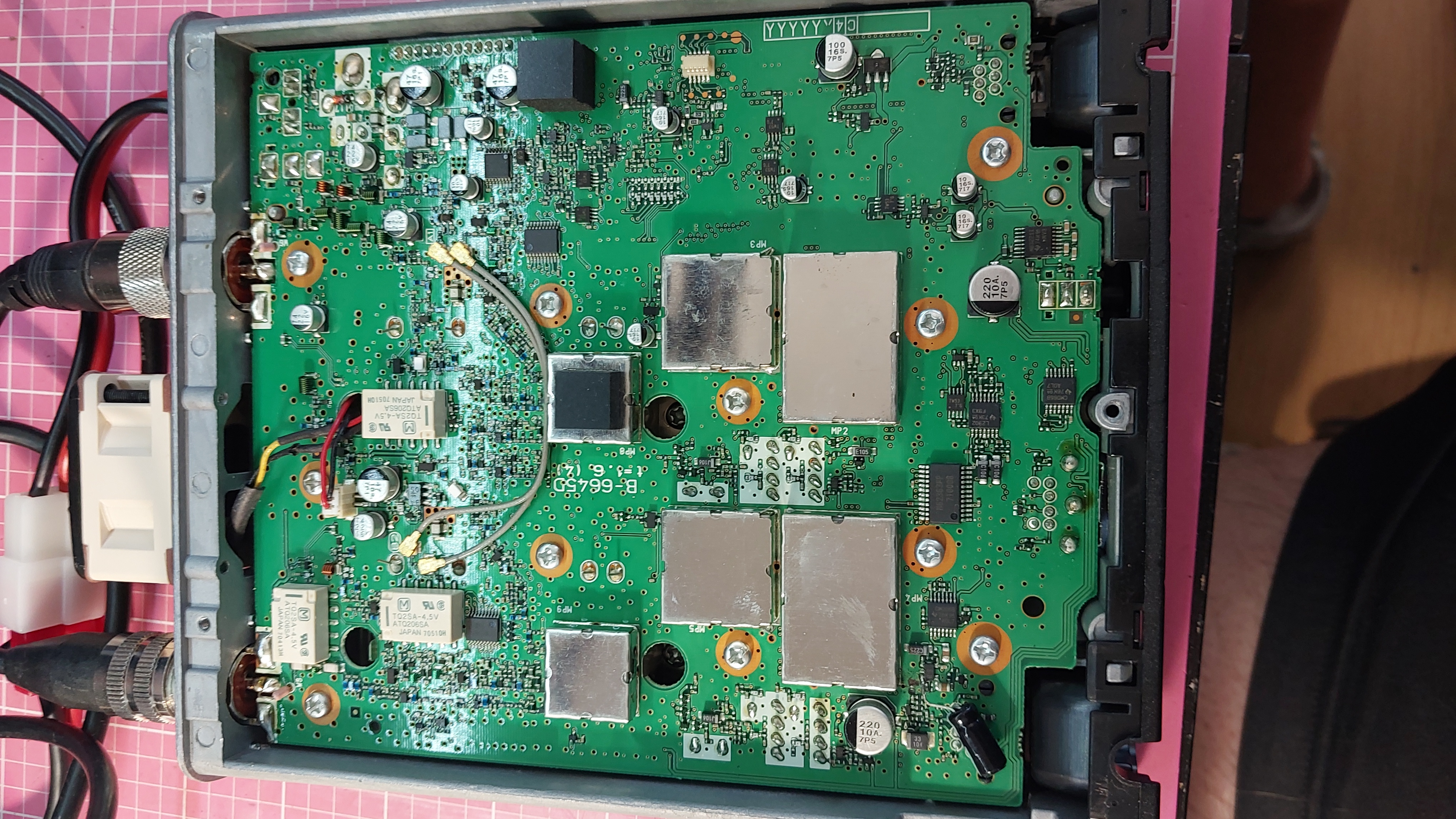

El síntoma era audio del microfono tan distorsionado que no lo entendían. Me acompañó el equipo el cliente del micrófono original y de un Icom SM30. Y efectivamente, aunque era posible ajustar la ganancia para que sonara mas o menos bien con el micrófono de mano, con el SM30 era un jaleo de ruidos constantes y distorsión del audio.

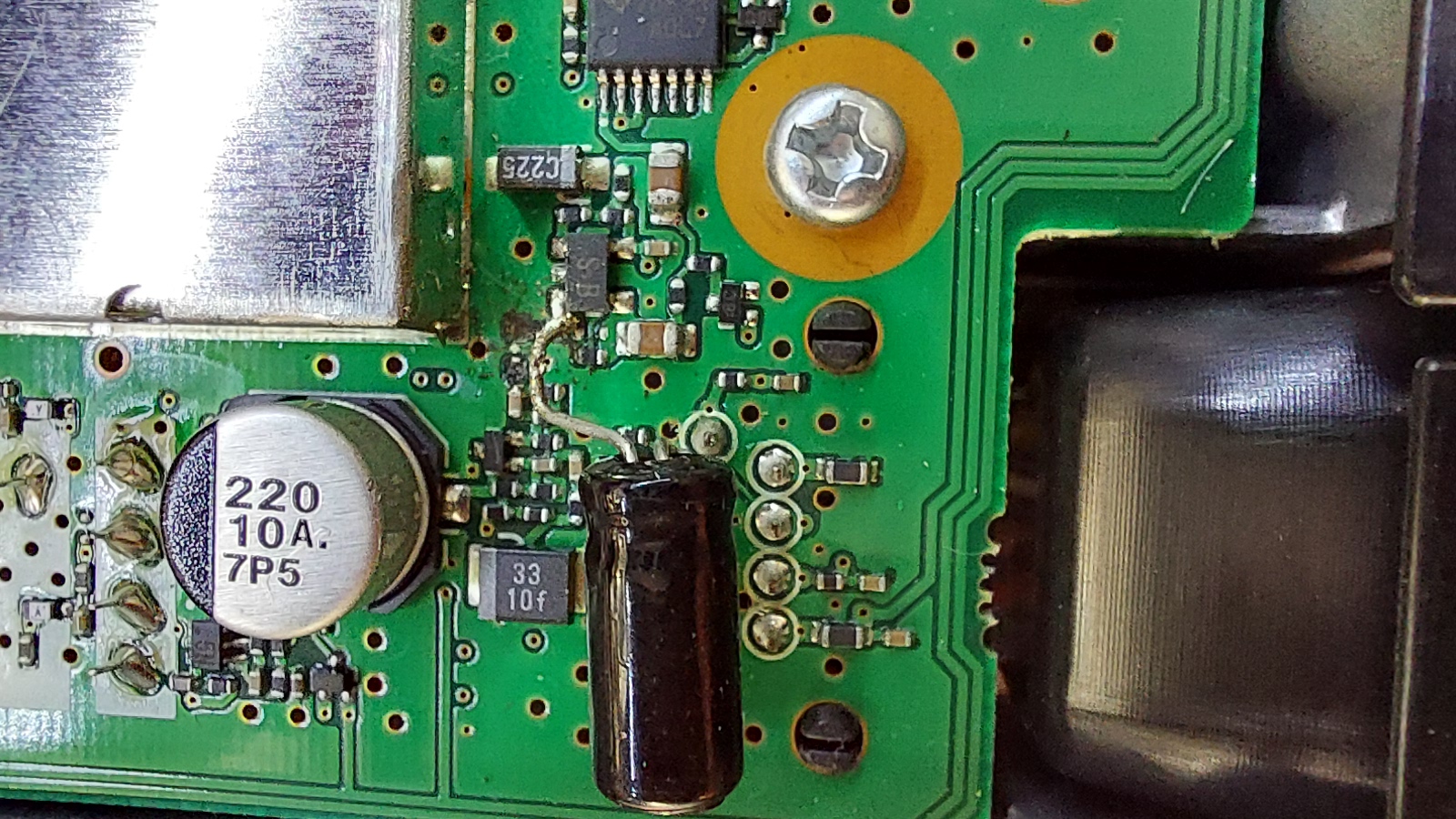

En la primera revisión un condensador electrolítico montado sobre la placa me llamó la atención. Claramente no era original y además se apreciaba que faltaban algunos componentes y un trozo de pista del circuito impreso había saltado. Hice varias pruebas y mirando el esquema vi que con ese condensador (insertado entre el pin del microfono y un integrado) se saltaban toda la primera etapa de preamplificación y filtrado del micro.
Y una búsqueda por Internet me descubrió que era una de esas modificaciones que alguien ha pensado para cambiar el tono del microfono. El problema de esa modificación es que habían intentado ser mas listos que los ingenieros de Icom. No se habían planteado que función realizaba ese trozo de circuito, que además de ser un preamplificador de la señal contenía un filtro pasa-altos.
Al anular ese filtro poniendo el condensador, frecuencias bajas que deberían de haber sido filtradas llegaban directamente al integrado de la placa y lo saturaban. Bajando al máximo la ganancia de audio se medio podia usar, pero era una chapuza. Lo dicho, hay quien se cree mas listo que los ingenieros que lo diseñaron.

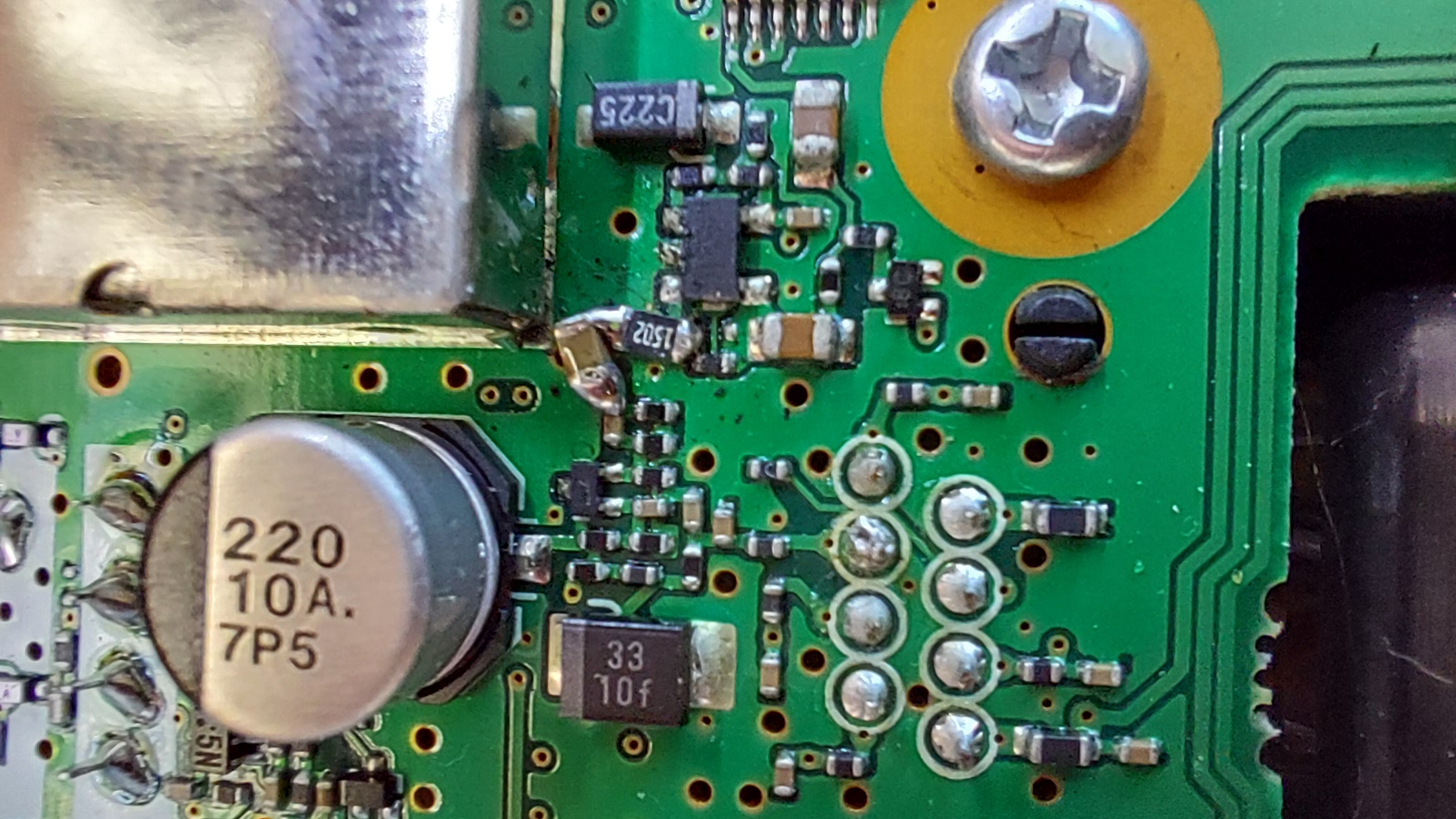

Eliminé el condensador y reconstruí el trozo de circuito dañado con un par de componentes SMD. Y, ¿lo adivinais? Ahora se oye estupendamente tanto con el micro de mano como con el SM-30.
Después hubo que arreglar el ventilador, que los cables estaban pellizcados en un par de sitios, pero ahora el audio ya es cristalino. Tal vez sea mas agudo o no (esto depende mucho del gusto de cada uno) pero ya no hay distorsión alguna.
