Tres eran tres....

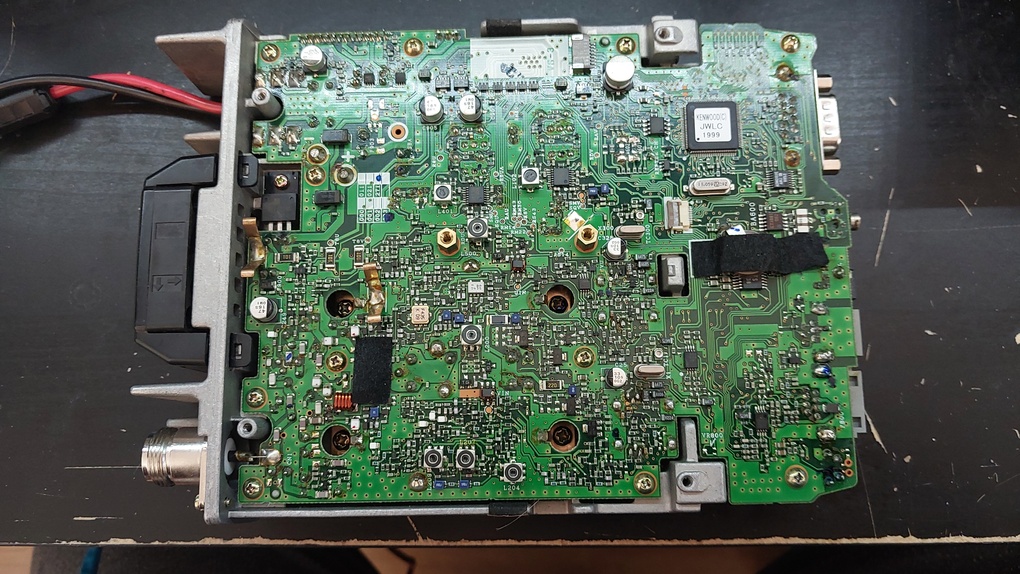

En una misma semana nos juntamos con tres TM-D700 con el mismo problema... y con la misma causa que es peor todavía. El síntoma era que el equipo no encendía. Lo conectabas a la alimentación, pulsabas el botón de puesta en marcha... y nada.

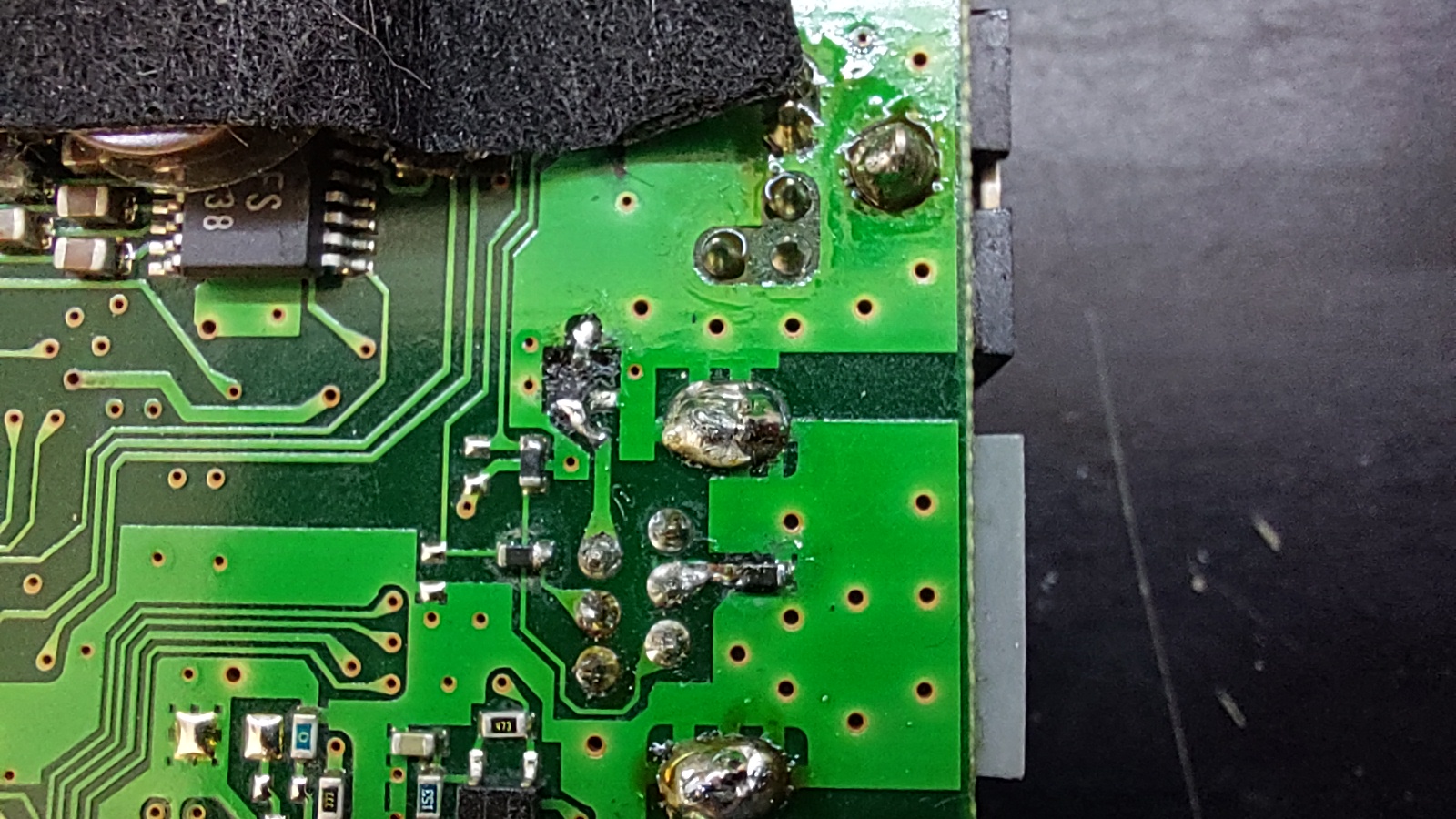

Tras verificar fusible y ver que estaba bien, rapidamente fue evidente en la placa que habia componentes quemado en las proximidades del conector de micrófono. En concreto unos choques de ferrita. Los reemplazamos pero el problema siguió igual.

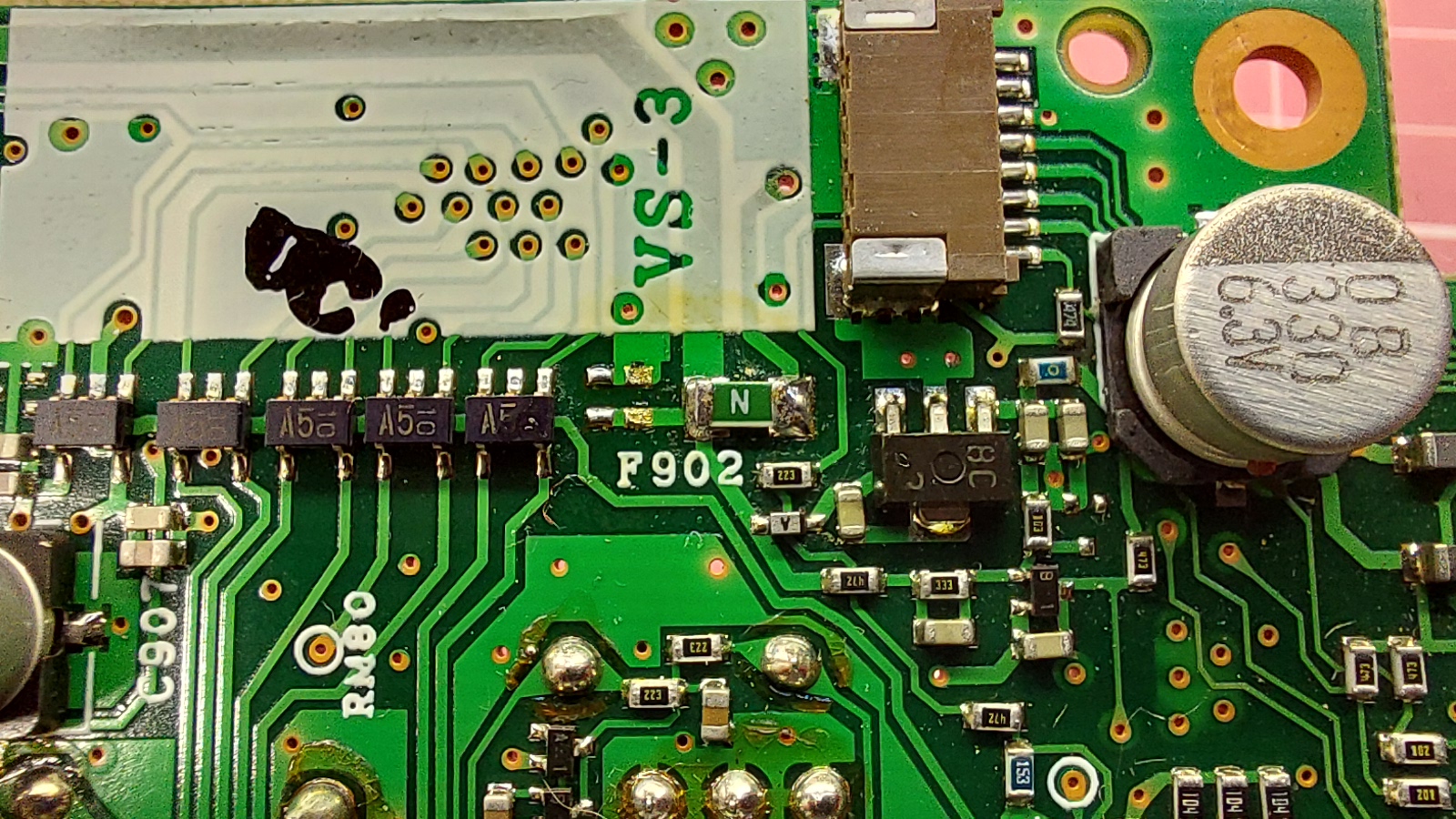

Siguiendo el esquema terminamos en el fusible que hay en placa para proteger la conexión del panel (quemado) y tras reemplazarlo todavía tuvimos que avanzar hasta el transistor que regula la tensión que va al panel externo (quemado tambien).
Y fueron tres con el mismo problema: conectar y desconectar el panel de la TM-D700 con la alimentación conectada. Y si, da lo mismo si tengo el equipo apagado, ya que en el momento que lo conectamos a una fuente de alimentación, pasa a estar energizada esa ruta (transistor regulador -> fusible -> conector del panel -> panel) ya que si no fuera asi no podriamos poner en marcha el equipo.
Moraleja: todos los equipos que tienen panel separado y que se ponen en marcha pulsando tecla en ese panel, ojo a la conexión al equipo ya que está energizada de forma permanente y si haces un corto con el conector del cable (cosa muy fácil con esos conectores) te juegas una averia!!
Evidentemente, tras cambiar transistor, fusible y perlas de ferrita los tres equipos volvieron a la vida.
