Equipo deja de recibir cuando se calienta
Esta ha sido divertida. Pero sobre todo por mi ubicación. Permitirme que me explique. Vivo a solo 2500 metros de la antena de onda media de Radio Barcelona (666 kHz) y tengo y he tenido muchos problemas por sobrecarga de radiofrecuencia. Dicho esto, sigamos con la averia...
Pongo el equipo en marcha y escucho un chirrido. De esto el cliente no me había dicho nada. Un chirrido que va y viene, sonando como algo aleatorio. En un primer momento me asusta, pienso que hay algo mal, tal vez un corto. Revisión del equipo con fuente regulable y protegida contra cortos y no veo nada pero el ruido esta ahí. Curiosamente el equipo recibe. Lo dejo que se caliente y efectivamente deja de recibir. Activo el IPO y... sorpresa... desaparece el chirrido.
Tengo una idea... y pongo una radio en 666 KHz y... efectivamente. Los chirridos suenan acompasados con la transmision de onda media de radio barcelona. Si pongo el IPO desaparecen, si lo quito vuelven.

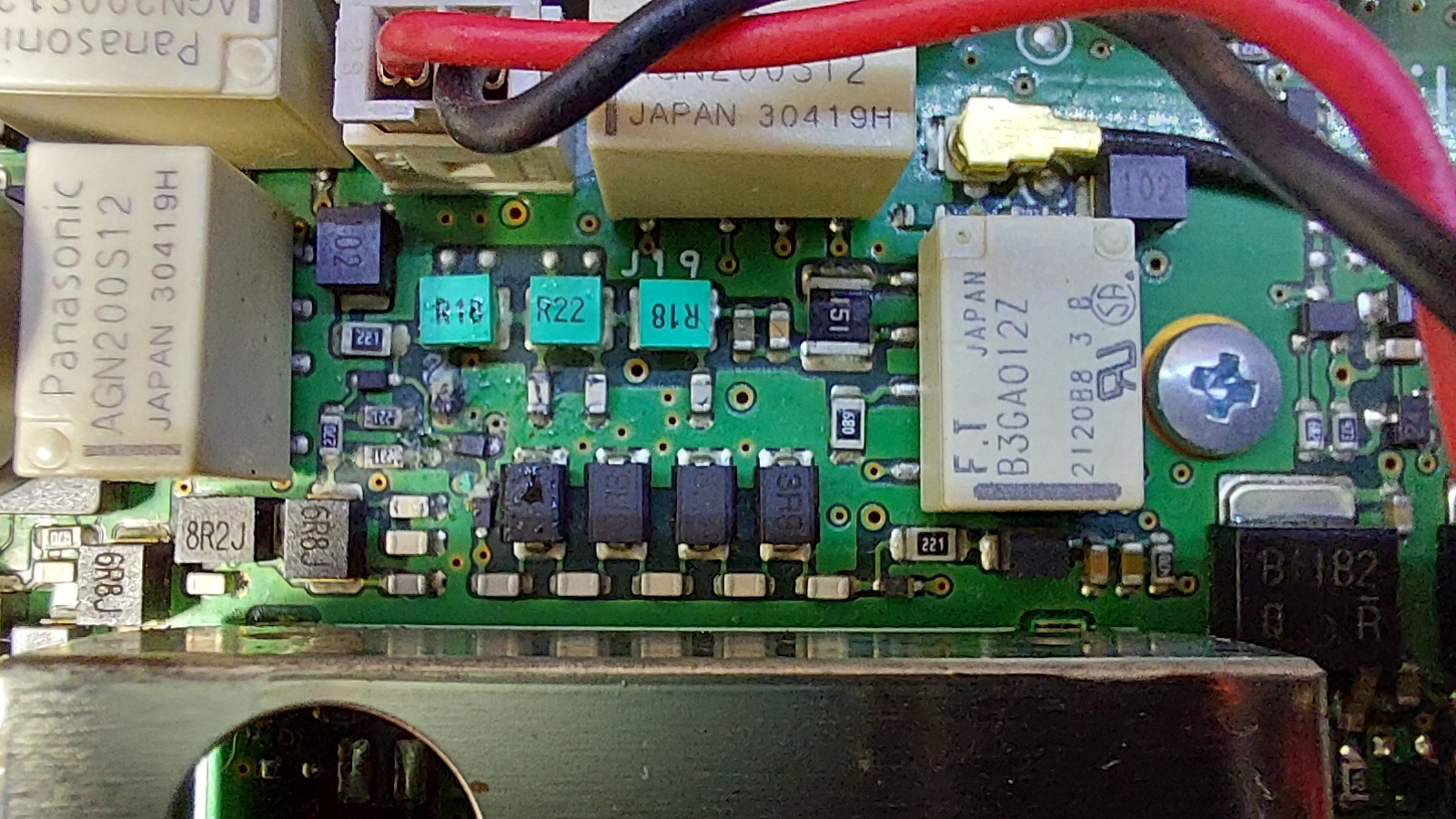

Cojo el bote de frio, localizo la zona donde esta la cadena de atenuación y procedo a enfriarla... y chas! Desaparece el chirrido. Al cabo de unos segundos vuelve. Cámara térmica en mano identifico que dos diodos pin estan mas calientes de lo normal. Cada vez que los enfrio vuelve la recepción y desaparece el chirrido, a la que se calientan se soluciona.

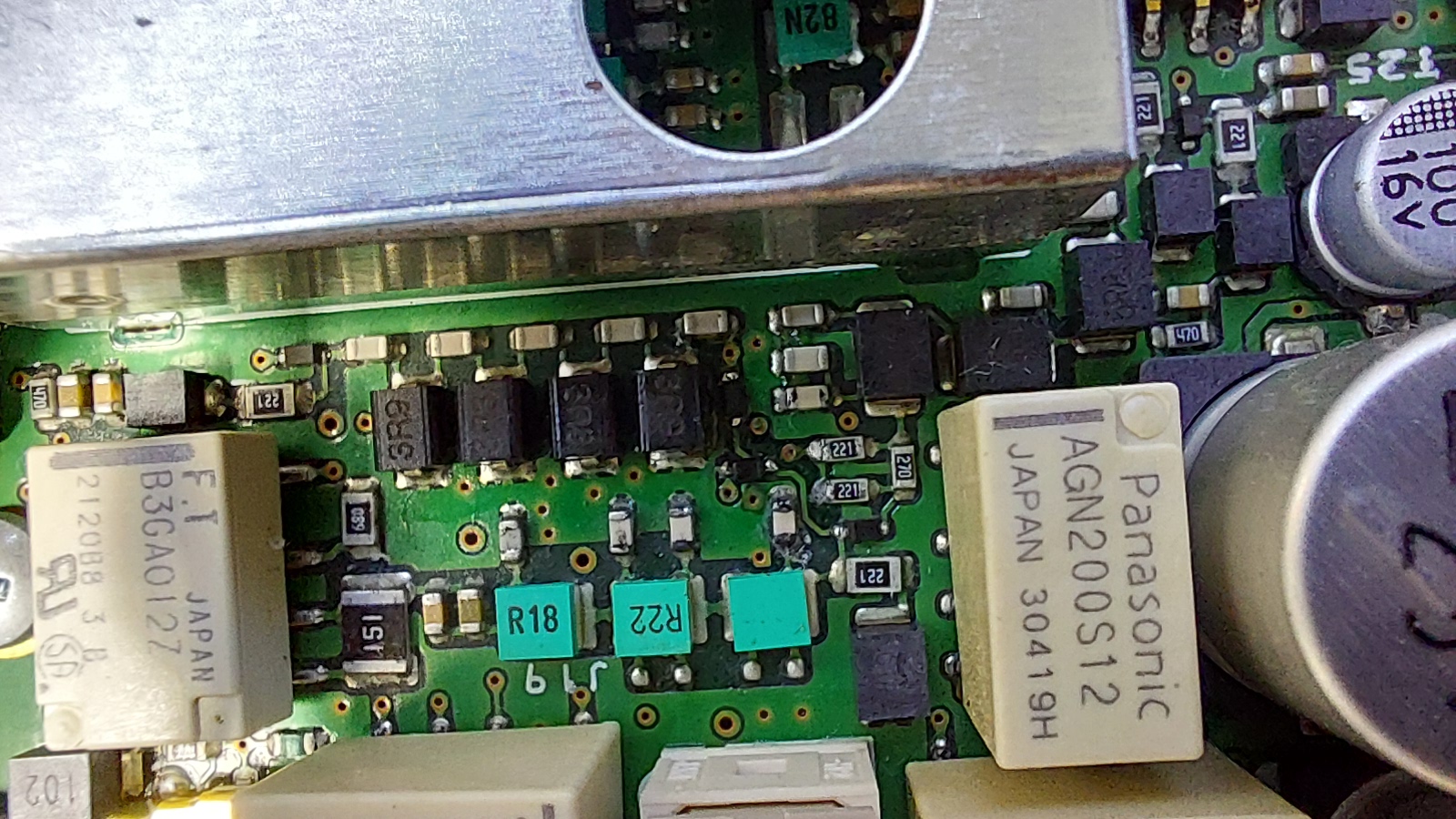

Son los diodos PIN (del tipo RN142S, unas pulgas diminutas) encargadas de decidir el camino de la señal de recepción (atenuador, previo, IPO, etc). Toca cambiarlos esta claro. Hay poco sitio y cuesta hacer la sustitución sin liarla, pero con paciencia y sin prisas las cosas se van cambiando.
Una vez sustituidos la recepción es perfecta. ¿Y el chirrido? Desaparecido. ¿Que era? La bobina de un relé cercano y el funcionamiento defectuoso de un diodo PIN que terminaba funcionando como un detector de onda media, haciendo "sonar" la bobina del relé con la transmisión de Radio Barcelona. Indudablemente este problema (que logicamente el cliente no podia tener) me ayudó a la hora de resolver la avería.
Pasó la checklist con nota, un receptor excelente (-130 dBm de minima señal discernible), y volvió a manos del cliente para que siga disfrutando de él.
